【Fractal Design ARC XL】組み込みレビュー☆

みなさん、こんばんは
先日、【Fractal Design】ARC XL 着弾☆【first impression】にて記事にしましたが、【Fractal Design】さんの"ARC XL"に実際にパーツを組み込んで見ました。


ちなみに、前回書き忘れましたが、このケースにはスペーサーを取り付けるためのソケットがついており、取り付けにくいスペーサーもドライバーで取り付けができます。


クーラーマスター製の一部のケースにもついていますが、これ便利です♪

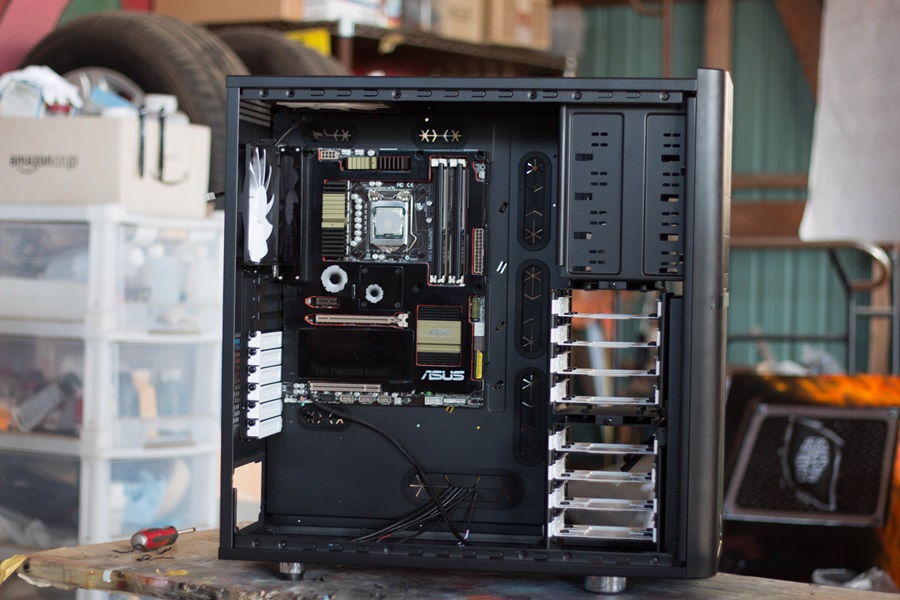

まずは仮にATXマザー(RAMPAGE III FORMULA)を取り付けてみました。


赤黒マザーがよく似合う♪
XL-ATXまで対応しているだけあって、まだだいぶ余裕があります☆


CPU裏のカットアウトも十分な大きさ。マザーを取り付けたままのバックプレート交換も余裕ですね。





タニアンさんからいただいた【Radeon HD 7970】もとりつけてみました。


若干ナナメってますw
重さでたわんでいるのではなく、PCIスロットが若干上にある感じ。
マザーが下なのかもしれませんが、バックプレート部はぴったりだったので、やはりPCIスロットの位置が微妙に上にずれているのかもしれません。


せっかくなので、Micro-ATXマザー(MUXIMUS IV)も乗っけてみました。


もっとスカスカに見えてしまうのかと思いましたが、それほど違和感はないですね。
これはこれでアリかも♪


もちろん、CPU裏のカットアウト部分も問題なし。





現在ATXマザーはHAF932に搭載している"EVGA X58 Classified3"か、HAF922に搭載している"ASUS SABERTOOTH P67"のどちらかしかないので、今回はHAF922君からパーツを拝借することに。
まずはママン取り付け。


後ろに見えるのがパーツを抜かれたHAF922サイドパネルw


前回も記事にした、マザーボード下にあるケーブルホールから、問題なくオーディオケーブルを接続できました。


延長ケーブルを使うことなく、内部を横切らせずにすむのはいいですね♪
ちなみに、スリーブケーブルはオーディオケーブルではなく別の配線。


電源を取り付けようとしたところ、一箇所ねじ穴がずれており、ねじ止めができませんでした。( ̄∇ ̄;)


まぁ3箇所固定できていれば使用上は問題ないですが...前回記事にしたサイドパネルや上記のPCIスロットなど、細かい部分での精度はやや難アリですね。


上でも記事にしたPCIスロット。今回はVGA自体が短いのでナナメってるという風には見えないのですが、VGAの根元部分を見ると若干傾いているのがわかると思います。


※画像のクリックで根元部分拡大。


CPUクーラー取り付け。H100を使用しました。
まだスペース的に余裕はありますが、サンドイッチ状態での使用はギリギリ難しそうです。


ちなみに、(HDDマウンタを外せば)フロント部分にも240mmラジエーターを搭載できるスペースがありますが、H100ではホースが届きません。


ラジエータとリアのスペースも十分余裕があります。35mm厚のファンでも干渉はないかと。





裏配線スペースにSSDを2基搭載できるスペースがありますが、SATAコネクタ、SATA電源コネクタには注意。
SATA電源コネクタは先端、もしくは延長ケーブルしか使えません。


向きを変えて取り付ければL字のSATAコネクタもなんとか使用可能。ただしその場合はSATA電源コネクタも向きを変えないといけない場合も。
SATA電源のL字の向きによっては、ケーブルをひねるだけでなく、向き自体を変えないといけません。
(こちら参照→SATA電源コネクタの向きを変える☆


フロント部分はヘアライン加工になっているため、光学ドライブは若干浮きますが、気になるほどではありません。


たまたま使用したのが艶があるタイプのベゼルだったので、余計にそう見えるのかもしれません。


完成♪
ちなみに裏配線はほとんどまとめていませんが、なんなくサイドパネルを閉めることができました(笑)


IMG_0091_20131223004349cca.jpg IMG_0084_20131223004347d3b.jpg



一部細かい部分での精度の甘さはありますが、組み込みで特に大きな問題もなく、むしろ内部スペース、裏配線スペース共に余裕があるので、組みやすいケースですね。
見た目は前回レビューしたとおり、シンプルで好感触。
ギミックも満載のこのケースが実売価格15K以下で買えるとなると、フルタワーではかなりオススメですね。
フルタワー購入を検討されている方は、候補に入れられてもいいかと。



まぁ家にある限り、そのうちシンプルじゃなくなる可能性が大ですが(爆)

最後になりましたが、
【Fractal Design】さん、ありがとうございました☆



それではみなさん、**SeeYou**( ̄∀ ̄*)ノ
